トランス事業部
大電流用単相

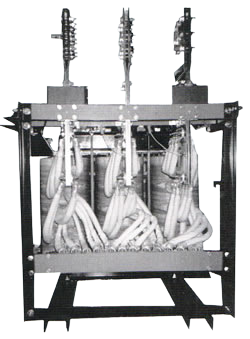

大電流用単相・三相変圧器
Single phase transformer
標準仕様 Standard specification
形 式： 乾式自冷 Ｈ種絶縁
Type：Dry type self cooled insulation class H
相 数： 単相 三相
Phase ：Single phase or three phase.
周波数： 50および60Hz
Frequency ：50/60Hz
１次電圧： 200Vまたは400Vなど
Primary voltage ：200V or 400V etc
２次電圧： 6Vまたは12V,24Vなど
Secondary voltage ：6V or 12V,24V etc.
準拠規格： ＪＥＣ－２２００
Conformable standard ：JEC-2200
※Ｖ－逆Ｖトランスの１次側のＶ相はＵ・Ｗ相の２倍の電流が流れますのでご注意ください。
※スコットトランスは２羽側の単相２回路の負荷が平衡していれば１次側（三相回路）も平衡します。

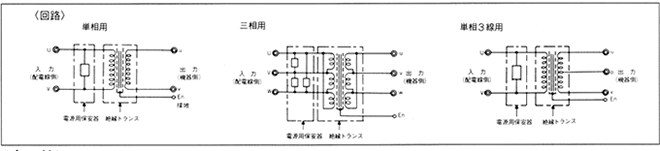

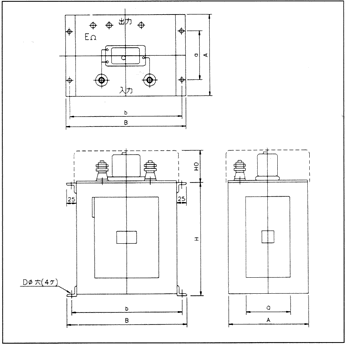

耐電トランス
＜定 格＞
| 項目 | 規格 | 備考 | ||||||
| ◎入 力 電 圧 種 別 | 100V.200V | 注 １ | ||||||
| ◎出 力 電 圧 種 別 | ||||||||
| ◎相 数 | 単相（単相3線）、三相 | |||||||
| ◎容 量 | 0.5～100KVA | |||||||
| 定 格 周 波 数 | 50Hz、60Hz | |||||||
| 絶 縁 抵 抗 | DC500Vメガーにて100MΩ以上 | |||||||
| 耐 電 圧 |
入力端子～出力端子間 | AC10kV １分間 インパルス（1.2/50μs）30kV |
注 ２ | |||||
| 入力端子～接地端子間 | ||||||||
| 出力端子～接地端子間 | ||||||||
| 電圧変動 率および 効 率 |
単 相 |
容 量 | 0.5KVA以下 | 1～4KVA | 5KVA | 5KVA以上 | ||
| 電圧変動率 | 5%以下 | 4%以下 | 3%以下 | |||||
| 効 率 | 93% | 95%以上 | ||||||
| 三 相 |
容 量 | 10KVA以下 | 20KVA以上 | |||||
| 電圧変動率 | 3%以下 | 2%以下 | ||||||
| 効 率 | 96%以上 | 98%以上 | ||||||
| 絶縁トランスの 絶縁種数 |
単 相 | 2KVA以下A種、3KVA以上B種 | ||||||
| 三 相 | A種 | |||||||
| 絶縁トランスの 温度上昇限度 |
Ａ 種 | 55℃以下 | 周囲温度40℃ 抵抗法測定 |
|||||
| Ｂ 種 | 75℃以下 | |||||||
| 保護性能（サージ移行率） | 1/100以下 | |||||||
